在電路里面諧波含量大的情況下，只采用純電容補償?shù)脑挘娙萜鲿肚胁簧先ィ绻渡先チ藭鹣到y(tǒng)諧波放大，這樣的話很容易引起電路事故。比如燒毀接觸器，電容器燒毀，嚴重的話會使電容器爆炸。所以一般在諧波含量不是很大的情況下（諧波含量不超過20%），采用串聯電抗器抑制諧波。如果諧波含量大的話那就需要做濾波補償了。今天小易給大伙介紹一下，在諧波含量不是很大的情況下采用串聯電抗器來抑制諧波。比如系統含有3次以上或者5次7次的時候該怎么選擇電抗器。

根據諧波選擇電抗器的原則

1、偶次諧波2、4、6、8……次，諧波對稱互相抵消，因此不予考慮。

2、 奇次諧波為3、5、7、11、13次及以上諧波，這些諧波多出自大型整流設備，電弧、煉鋼、電機車等負荷。當用戶的電網內有這種設備，就是有諧波源，應測諧波次數及含量，如諧波不超過國家標準，然后計算應配置的電抗器參數。含有3次諧波配置14%的電抗器，含有5次以上諧波配置7%的電抗器，7%的電抗器可以覆蓋5次以上諧波。

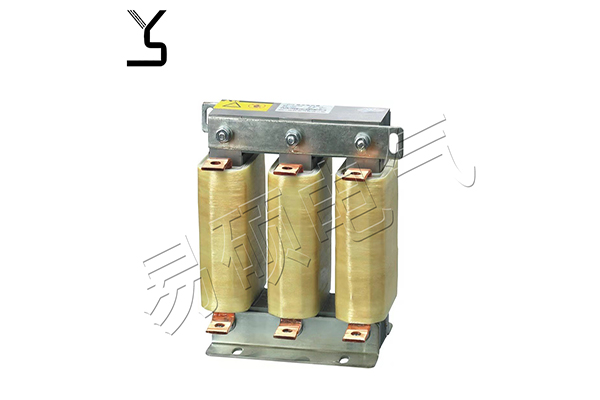

    配置電抗器后應換算是否能產生諧波放大現象，如發生諧振時，還應改變電抗器的參數。能曼電抗器采用的是冷壓接工藝，0.05的疊裝精度，多個氣隙芯柱結合耐高溫高強度粘接劑粘結，以保證電抗器高達97%的線性度，選對電抗器的型號很重要，但是選擇什么檔次的電抗器就決定了運行時間的長短。
