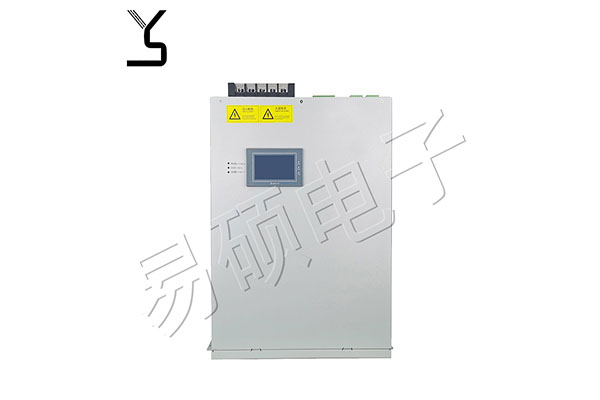

有源電力濾波器（Active Power Filter，簡稱APF）是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠?qū)Υ笮『皖l率都變化的諧波以及變化的無功進行補償。

有源濾波器之所以稱為有源，顧名思義該裝置需要提供電源（用以補償主電路的諧波），其應用可克服LC濾波器等傳統的諧波抑制和無功補償方法的缺點（傳統的只能固定補償），實現了動態跟蹤補償，而且可以既補諧波又補無功。

三相電路瞬時無功功率理論是APF發展的主要基礎理論；APF有并聯型和串聯型兩種，前者用的多；并聯有源濾波器主要是治理電流諧波，串聯有源濾波器主要是治理電壓諧波等引起的問題。有源濾波器同無源濾波器比較，治理效果好，主要可以同時濾除多次及高次諧波，不會引起諧振，但是價位相對高！

基本原理

有源電力濾波器，是采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的新型電力諧波治理專用設備。它由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊，生成與電網諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波。

技術優勢　　綠色化

效率達97.2%，比效率為95%的有源濾波器年節約電能約6, 500kwh

效率更高的拓?fù)湓鰪?qiáng)型控制算法

基于精確模型的熱設計和結構優化

小型化

體積僅為同類主流品牌1/6,占用更少空間 ，

活適應不同的工況安裝創新，壁掛式或機架式安裝使用更少的原材料,保護環境

智能化

補償指定次數諧波可調感性、容性無功補償補償系統不平衡負載自動檢測、抑制系統諧振全功能監控系統

模塊化

N+1冗余，顯著提高系統可靠性流水線生產 ， 更出色質量保證減少系統單故障點靈活并聯，適應不同工況

功能特性

同時濾除2~50次諧波，或選擇2~50次內任意次數諧波進行補償 響應時間小于300μs

采用3DSP+CPLD全數字控制方式和國際知名品牌高速IGBT，閉環控制，精確濾除諧波

應用四相線技術，消除中性線電流

自動消除諧振，不受電網阻抗和系統阻抗變化影響 具有補償諧波；同時補償諧波和無功；同時補償諧波，無功和負 載三相電流不平衡三種工作模式

電子式過負荷保護

逆變器控制具備了機器快速的FPGA，功率數字信號處理功能

模塊化設計，易于擴展 多機并聯集中監控功能 遠程網絡監控功能

維護方便，在符合要求的工作環境下工作，非機器故障無需維護

產品設計標準

國際標準

EN 50091-3, EN 61000-6-2, EN55011, EN 50178:1997, IEC 62040-3, IEC 50178:1997, AS 62040-3（VFI SS 111）, CISPR11

國家標準

GB/T14549-93《電能質量：公用電網諧波》

GB/T15543-1995 《電能質量：三相電壓允許不平衡度》

GB/T15945-1995 《電能質量：電力系統頻率允許偏差》

GB/T12326-2000 《電能質量：電壓波動和閃變》

GB/T12325-2003 《電能質量：供電電壓允許偏差》

GB/T18481-2001 《電能質量：暫時過電壓和瞬態過電壓》

GB/T15576-2008 《低壓成套無功功率補償裝置》

GB7625.11998 《低壓電氣電子產品發出的諧波電流限值》

GB 4208-2008《外殼防護等級(IP代碼)》

電壓輸入范圍

額定工作電壓為380V，可承受-40%～+20%的電壓波動，頻率為50/60Hz, 可承受+/-5%的頻率波動，適應各種不同工況的電能質量環境。同時，如果電壓波動超過上下限，機器自動閉鎖輸出，并 發出告警。

自動限流

自動限定在額定容量范圍內100%輸出，如果負載側諧波電流大于機 器額定容量，機器會在額定容量?jī)?nèi)繼續輸出電流補償諧波，不會發生過載導致自身超載或退出運行。

負載短路保護

可承受負載瞬間短路的沖擊，在短路消除后重新啟動。

并聯獨立控制

并聯接入電網，不會因機器故障導致電網發生斷電事故。多臺YW-APF有源電力濾波器并聯系統，如果一臺因故障退出運行，剩余的 機器仍能正常工作實現濾波功能。

三相電流獨立控制

各相電流獨立控制，單相注入電流，不受系統三相電流不平衡影響，中性線濾波能力為相線的三倍。

IP防護等級及防雷保護

IP保護等級為IP20；防雷保護能力為20kA。

監控系統

系統具備快速、完全的故障自檢功能，包括市電欠壓或過壓、母線 過壓或過流、風扇故障、功率器件過溫、輸入保險絲熔斷等各種故障自檢，所有故障均通過LCD顯示屏及LED運行狀態燈發出告警信號，同時機器自動采取相對應的操作保護系統。 監控系統在供電或斷電情況下可保存500條故障記錄，便于分析原因 及排除故障。
