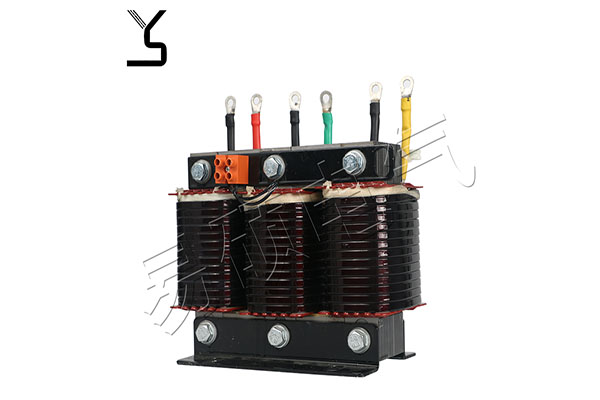

串聯電抗器在電力系統中的主要應用

1 .限制短路電流

當電力系統短路時，產生非常大的短路電流。為了保證電氣設備的動態穩定性和熱穩定性，串聯電抗器通常與斷路器串聯，以增加短路阻抗，達到限制短路電流的目的。由于使用串聯電抗器，串聯電抗器的電壓降在短路時很大，這也用于維持母線電壓，因此母線上的電壓波動很小，確保了電氣的運行非故障線路上的設備穩定性。

2.限制高次諧波

由于電力系統中使用了大量的電力電子器件，特別是大功率的直流和變頻設備，產生了大量的諧波，導致補償電容器頻繁損壞，甚至無法投入補償電容器運行。當諧波很小時，可以使用諧波抑制器。當電力系統諧波含量較高時，可采用串聯電抗器，電容器可與濾波器串聯或并聯，以限制電網中的高次諧波。

3. 降壓?jiǎn)?dòng)

 隨著我國工礦企業電機功率和電壓水平的不斷提高，產生的起動電流也在不斷增加。為了保護電機不受沖擊電流的破壞，限制其起動電流，常采用串聯式反應器與電機連接。下圖為煤礦主風扇的供電系統：

4 .無功補償

 隨著我國工礦企業電力非線性負荷的增加，電網的無功沖擊和諧波污染不斷增加，對煤礦電力系統無功功率的需求日益增加。無功平衡對于提高電力系統的經濟效益和提高供電質量是非常重要的。同時，需要?jiǎng)討B(tài)調整，并能在負載的峰值提供更多的電容性無功功率，以滿足工礦企業的無功需求，穩定系統電壓；另一方面，它應能提供感性無功功率，以平衡輕負載下大量電纜的充電功率，保證系統電壓不過高。由電容器和串聯電抗器組成的LC串聯電路具有抑制某些頻率諧波的作用。低壓串聯電抗器通常用于抑制3、4和5諧波。

5.電弧抑制串聯電抗器

消弧串聯電抗器連接在三相變壓器中性點與接地之間。當三相電網單相接地時，可提供感應電流補償流經接地點的電容電流，使電弧不易點燃，從而避免了多弧再燃引起的過電壓。消弧串聯電抗器廣泛應用于6KV-10kV諧振接地系統中。

6 .移相功能

相位位移是指交流信號的波形在變化時不按原來的角度變化，而發生角度變化。

采用移相串聯電抗器減小半導體變換器產生的諧波電流和電壓以及非線性負載對供電系統的影響。這是一種抑制變流器供電系統諧波的新方法。由于三相對稱供電系統中5、7、11、13次諧波含量大，對系統影響嚴重，因此設計了移相串聯電抗器來抑制這些諧波。

7、輸入輸出串聯電抗器

7.1輸入串聯電抗器

主要用于工業自動化控制，抑制變頻器、調速器等產生的浪涌電壓和電流，最大限度地降低衰減系統中的高諧波和失真諧波；并限制電網電壓突變和運行過電壓造成的電流沖擊。

7.2輸出系列反應

又稱電機串聯電抗器，主要用于工業自動化系統，特別是在使用逆變器的地方，延長逆變器的有效傳輸距離，有效抑制逆變器IGBT模塊產生的瞬時高壓。切換。適用于補償分布電容，抑制輸出諧波電流，有效保護逆變器，提高功率因數，減少整流器單元產生的諧波電流對電網的污染。
