一、目前國內煤礦行業無功補償設備現狀

針對煤炭行業的電力負荷特點，國內外對動態無功補償技術都進行研究，主要類型分為如下幾種：

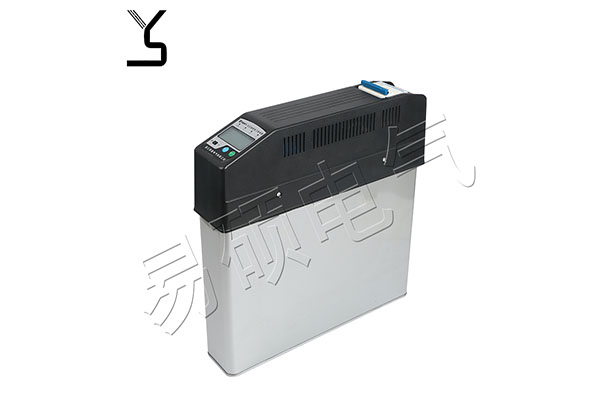

1、分組投切電容器方式。真空接觸器(或斷路器)投切方式，投切時開關觸頭間會產生電弧，因電容回路的通斷過程中會產生較高的操作過電壓和沖擊電流。所以往往在回路中串聯電抗器來抑制投切涌流，并能治理相應諧波。原理簡單，成本低是其特點。

2、靜止型動態無功補償裝置(SVC)。該裝置為晶閘管控制電抗器+濾波裝置(TCR+FC)方式或者晶閘管投切電容器（TSC）。其功能具有平滑調節無功補償容量、系統響應速度快，并能綜合治理諧波，普遍應用在煤礦系統、冶金行業、電力系統和電氣化鐵路等。

3、磁閥式補償方式。裝置由補償電容器和并聯可調電抗器組成，通過高阻抗電抗器磁通的調節，使其與并聯電容器中多余的容性無功容量平衡。這是自飽和電抗器補償方式的一種變型產品，因其損耗大，運行成本高，調節速度慢，補償范圍有一定的限制，屬于淘汰技術。

這些補償方式都存在一些不足之處，結合煤礦配電形式，研發適合于煤礦應用的無功補償設備是當務之急，也是響應國家政策。

目前煤礦配電網普遍采用的無功補償方式有三種:分別為集中補償、分散補償和就地補償。

1、集中補償

集中補償是將電容器裝設在用戶專用變電所或配電室的低壓母線上，對無功進行統一補償。這種補償方式比較適合在負荷集中、離變電所較近，無功補償容量較大的場合。

徐州新集煤礦就采用了集中補償方式，此礦分析了分組投切電容器組，調壓調無功容量補償，動態無功補償(SVC)。三種方案的經濟性，確定了采用分組投切電容器組代替原有固定投切電容器，保證了該礦的供電質量和功率因數。

集中補償的優點是:可以就地補償變壓器的無功功率損耗。由于減少了變壓器的無功電流，相應地減少了變壓器的容量，也就是說，可以增加變壓器所帶的有功負荷;可以補償變電所母線、變壓器和受電線路的功率損耗，節約能源;當負荷變化時，能對母線電壓起一定的調節作用，從而改善電壓質量;便于管理、維護、操作及集中控制。

缺點是:它只能減少裝設點以上線路和變壓器因輸送無功功率所造成的損耗，而不能減少用戶內部通過低壓線路向用電設備輸送無功功率所造成的損耗。

2、分散補償

分散補償是將電容器組按低壓配電網的無功負荷分布分組裝設在相應的母線上，或者直接與低壓干線相聯接，形成低壓電網內部的多組分散補償方式，適合負荷比較分散的補償場合。

雞西礦業集團就采用了分散補償方式，具體做法是應用礦用隔爆型無功功率自動補償裝置安裝在某礦綜采工作面移動變電站低壓側。

分散補償的優點:對負荷比較分散的電力用戶，有利于對無功進行分區控制，實現無功負荷就地平衡，減少配電網絡和配電變壓器中無功電流的損耗和電壓損失，使線損顯著降低;在負載不變的條件下，可增加網絡的輸出容量;補償方式靈活，易于控制。

分散補償的缺點是:如果裝設的電容器無法分組，則補償容量無法調整，運行中可能出現過補償或欠補償;補償設備的利用率較集中補償方式低;安裝分散，維護管理比較不方便。

3、就地補償

這種方法是就地補償用電設備(主要是電動機)所消耗的無功功率，將電容器組直接裝設在用電設備旁邊，與用電設備的供電回路并聯，以提高用電系統的功率因數，從而獲得明顯的降損效益。

就地補償的優點是:無功電流僅僅與附近的用電設備相互交換，不流向網絡其它點，在網絡中無功電流的無功損耗和電壓損耗小，既對系統補償，也對用戶內部無功損耗補償，大大減少了電能損失，被補償網絡運行最經濟;在配電設備不變的情況下，可增加網絡的供電容量，導線截面可相應減小;適應性好，既可三相補償，對容量較大的電動機個別補償，也可進行兩相、單相補償，并且單臺補償裝置的容量較小，電容器投切沖擊電流小，對于賓館、大樓等無功補償特別適合。

就地補償的缺點是:對于電網內公用負荷，與集中補償和分散補償相比，補償相同容量的無功負荷所需的補償電容器總容量和補償裝置總數量增加，由此引起投資較大，補償裝置利用率較低。同時由于井下現場環境惡劣，維護、保養跟不上，極易造成設備損壞。

由于以上缺點的存在，國內很多煤礦按照經濟運行原則，對礦井的電容器無.功補償采用集中補償與分散補償相結合的方式。在礦井地面變電站主變母線上設置電容器，補償全礦的無功功率。電容器分組設置，需要時設自動跟蹤補償裝置，以調節全礦功率因數;在井下中央變電所或采掘工作面移變二次側裝設電容器，作為分散補償;對于容量大，長期穩定運行且不需反轉或反接制動的電動機，采用就地個別補償。

焦作煤業有限公司采用了集中與就地結合補償的補償方式，采取的具體方法是，將離礦井地面變電所近且用電量小的負荷，如地面生活用電，壓氣機房的負載采用集中補償。對于負荷相對集中的場地，如機修車、風井等采用分散補償。對于距離遠，且負荷較大的電動機(如采煤機、水泵等)采用個別補償。

通過對國內煤礦常用補償方式的分析，可以看到雖然都采取各種補償方式盡量降低網損，但很多煤礦配電網絡的無功補償依舊存在很多問題，具體體現如下:

1、補償方式單一

通過對充州礦區各大煤礦補償方式的研究，方式單一，大都只采取一種補償方式。有些煤礦采用高壓集中補償，發現煤礦無功補償方在6kV側裝設高壓這種方式只能對6kV母線進行補償，對煤礦內部的補償幾乎沒有效果。

2、補償位置選擇不理想

由于煤礦大型電力電子裝置很多，如提升機功率680kw，很多煤礦直接對其就地補償，但這種對大容量量晶閘管電源供電的重型負荷的補償，會致使電網波形畸變，諧波分量增大，功率因素降低。更由于此類負載經常是快速變化，諧波次數增高，危急供電質量，同時對通訊設備影響也很大，所以此類負載采用就地補償是不安全，不恰當的。

3、補償容量不足

一般煤礦遠離供電變電所，供電電壓波動很大，正常設計的電容器在電壓升高超出自動裝置的設定范圍時，就會退出運行失去補償作用。

通過以上分析，可以發現現在的煤礦配電網無功補償容量計算和補償地點的選擇都存在著諸多問題，必須采用無功優化的方式，對全礦配電網進行潮流計算，才能有效地確定補償容量和補償方式。

二煤礦行業無功補償設備發展趨勢——靜止無功發生器

靜止無功發生器的主體是一個電壓源型逆變器，由可關斷晶閘管適當的通斷，將電容上的直流電壓轉換成為與電力系統電壓同步的三相交流電壓，再通過電抗器和變壓器并聯接入電網。適當控制逆變器的輸出電壓，就可以靈活地改變其運行工況，使其處于容性、感性或零負荷狀態。與靜止無功補償器相比，靜止無功發生器響應速度更快，諧波電流更少，而且在系統電壓較低時仍能向系統注入較大的無功。

隨著電力電子技術的日新月異以及各門學科的交叉影響，靜止無功補償的發展趨勢主要有以下幾點：

1、在城網改造中，運行單位往往需要在配電變壓器的低壓側同時加裝無功補償控制器和配電綜合測試儀，因此提出了無功補償控制器和配電綜合測試儀的一體化的問題。

2、快速準確地檢測系統的無功參數，提高動態響應時間，快速投切電容器，以滿足工作條件較惡劣的情況（如大的沖擊負荷或負荷波動較頻繁的場合）。隨著計算機數字控制技術和智能控制理論的發展，可以在無功補償中引入一些先進的控制方法，如模糊控制等。

3、目前無功補償技術還主要用于低壓系統。高壓系統由于受到晶閘管耐壓水平的限制，是通過變壓器接入的，如用于電氣化鐵道牽引變電所等。研制高壓動態無功補償的裝置則具有重要意義，關鍵問題是要解決補償裝置晶閘管和二極管的耐壓，即多個晶閘管元件串聯及均壓、觸發控制的同步性等。

4、由單一的無功功率補償到具有濾波以及抑制諧波的功能。隨著電力電子技術的發展和電力電子產品的推廣應用，供電系統或負荷中含有大量諧波。研制開發兼有無功補償與電力濾波器雙重優點的晶閘管開關濾波器，將成為改善系統功率因數、抑制諧波、穩定系統電壓、改善電能質量的有效手段。
