一、無功補償原理

無功補償原理在電網中的電力負荷如電動機、變壓器等，大部分屬于感性負荷，在運行過程中需向這些設備提供相應的無功功率。在電網中安裝并聯電容器等無功補償設備以后，可以提供感性負載所消耗的無功功率，減少了電網電源向感性負荷提供、由線路輸送的無功功率，由于減少了無功功率在電網中的流動，可以降低線路和變壓器因輸送無功功率造成的電能損耗，這就是無功補償。

二、無功補償的作用

無功補償的主要作用就是提高功率因數以減少設備容量和功率損耗、穩定電壓和提高供電質量，在長距離輸電中提高系統輸電穩定性和輸電能力以及平衡三相負載的有功和無功功率。安裝并聯電容器進行無功補償，可限制無功功率在電網中傳輸，相應減小了線路的電壓損耗，提高了配電網的電壓質量。無功補償應根據分級就地和便于調整電壓的在原則進行配置。集中補償與分散補償相結合，以分散補償為主；高壓補償與低壓補償相結合，以低壓補償為主；調壓與降損相結合；并且與配電網建設改造工程同步規劃、設計、施工、同步投運。無功補償的作用具體體現在：

1、 提高電壓質量

   配電網中無功補償設備的合理配置，與電網的供電電壓質量關系十分密切。合理安裝補償設備可以改善電壓質量。由于越靠近線路末端，線路的電抗X越大，因此，越靠近線路末端裝設無功補償裝置效果越好。

2、降低電能損耗

   安裝無功補償主要是為了降損節能，如輸送的有功功率P為定值，加裝無功補償設備后功率因數由cos∮提高到cos∮1，因為       P＝UIcos∮，負荷電流I與cos∮成反比，又由于P＝I2R,線路有功損耗就成倍降低。反之當負荷的功率因數從1降低到cos∮時，電網元件中功率損耗將增加的百分數為△PL%，計算公式如下：

△PL%＝(1/cos2∮－1)×100%

3、提高發供電設備運行效率

（1） 在設備容量不變的條件下，由于提高了功率因數可以少送無功功率，因此可以多送有功功率?？啥嗨偷挠泄β省鱌可由下式計算，其中P1為補償前的有功功率

△ P＝P1－P＝S(cos∮1－cos∮)

（2） 如需要的有功不變，則由于需要的無功減少，所需配電變壓器容量△S也相應減少。即

△S＝S－S1＝P[(1/cos∮)－(1/cos∮1)]

可減少的供電設備容量占原容量的百分比為△S/S。即

△S/S＝（cos∮1－cos∮）/cos1∮＝1－(cos∮/cos∮1)

（3） 安裝無功補償設備，可使發電機多發有功功率。系統采取無功補償后，使無功負荷降低，發電機就可少發無功，多發有功，充分達到銘牌出力。

4、 減少用戶電費支出

（1） 可避免因功率因數低于規定值而受罰。

（2） 可減少用戶內部因傳輸和分配無功功率造成的有功功率損耗，電費可相應降低

三、無功補償裝置和無功補償容量計算，無功補償有哪些方法？

1.無功補償裝置按電壓劃分：高壓無功補償裝置（6kV、10 kV、35 kV）和低壓無功補償裝置0.4 kV，高壓無功補償又可分為戶外型，室內柜式和敞開式。無功補償裝置的價格：高壓戶外型帶小房子的那種較貴，敞開式最便宜。

2.無功補償裝置的補償方法有：集中無功補償和就地無功補償，其目的都是為了提高功率因數，降低變壓器損耗，消除利率調整電費。

2.1 集中補償的無功補償電容柜一般安裝在配電房進線柜旁，無功補償容器計算主要以變壓器容量的百分之三十比率來計算，無功補償電容器的選擇建議采用MCGD濾波電容器防爆型干式電容器的那種，其使用壽命長，不會產生安全隱患，安全可控，無功補償柜的柜門要安裝無功補償控制器，可顯示功率因數，電流，電壓，額定電流。

2.2市面上的就地補償，叫無功補償器或節電器，其看似表面提高功率因數，減少電流，但其整體作用不大，不能真正做到節電的效果，其原理也是根據電容器補償和電流顯示表配置小型外殼而成，不適用有諧波源產生的負荷用電設備。

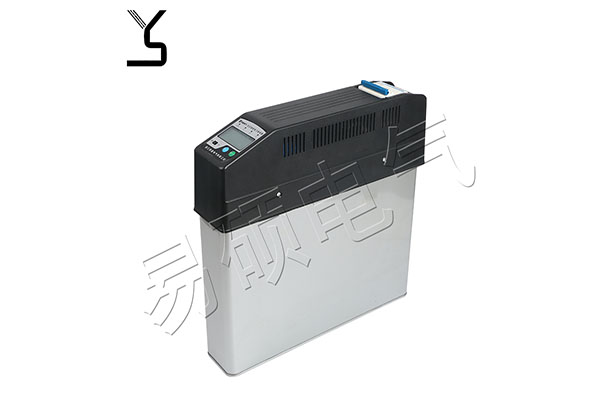

2.3如果需進行就地無功補償，可選擇智能無功補償模塊，安裝在墻壁上的叫壁掛式無功補償模塊，也可直接安裝在舊的低壓無功補償柜內。它是一款專用于低壓無功補償裝置改造，不僅可提高功率因數，還可以抑制諧波放大，還能濾除諧波。
